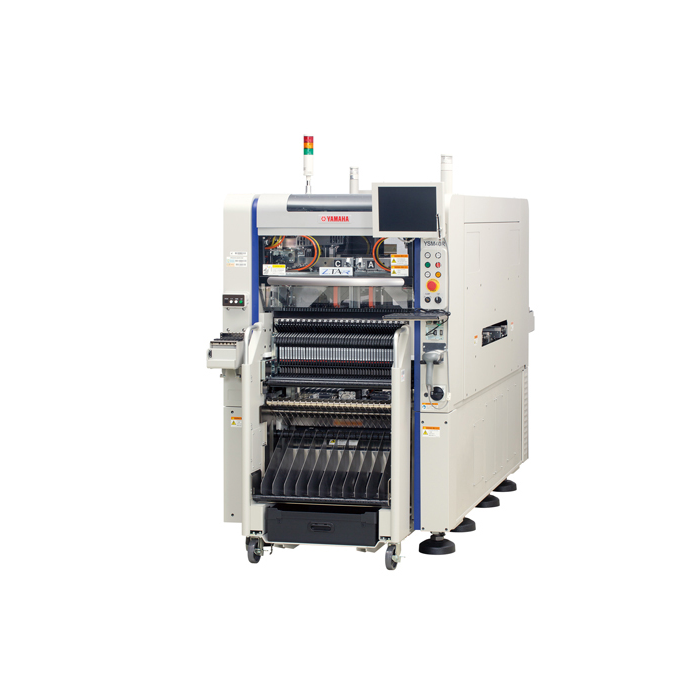

YSM20R 高端高效模块贴片机
VIEW MORE+
产品简介
在1梁1贴装头同等级中实现世界较快速※46,000CPH性能的表面贴片机的入门机型
与以往机型相比，速度提高了25%以上，实现同等级中世界较快速※的贴装能力
装配HM贴装头，它采用提高了元件应对能力的新扫描相机
灵活支持生产现场
实现稳定生产的功能
※： 与同类单梁贴片机在良好条件下的贴装能力（CPH）对比。（2017 年1月本公司的调查结果）
基本规格
| YSM10 | ||
| 对象基板尺寸 | L510 x W460 mm ～ L50 x W50 mm | |
| 超过L510的基板，请另行咨询 | ||
| 贴装能力 | HM 贴装头（10 个吸嘴）规格 | HM5 贴装头（5 个吸嘴）规格 |
| 46,000CPH（本公司良好条件下） | 31,000CPH（本公司良好条件下） | |
| 可贴装的元件 | 03015 ～ W55 x L100mm（超过W45mm 为分割识别），高度15mm 以下 | |
| ※ 元件高度超过6.5mm，或元件尺寸超过12mm x 12mm 则需要选配多视觉相机(可选配置) | ||
| 贴装精度 | ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) | |
| 本公司良好条件(使用评估用标准元件时） | ||
| 可安装的送料器数量 | 固定送料器架：96 个（以8mm 料带换算） | |
| 托盘：15 种（装备sATS15 时，大，JEDEC） | ||
| 电源规格 | 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz | |
| 供给气源 | 0.45MPa 以上、清洁干燥 | |
| 外形尺寸 | L1,254 x W1,440 x H1,445mm | |
| 主体重量 | 约1,270kg | |
